CG-SR III Series

Très grande vitesse de découpe des courbes

With a host of technical improvements over previous cutters, Mimaki’s new CG-SR III range of cutting plotters features a 60 cm wide desktop model up to a 137 cm wide professional production unit. All with the capability to cut to a wider range of substrates and applications at higher speeds that ever before. By delivering a practical and cost effective solution for every sign and graphics need, the highest possible return on your investment is assured.

Un détourage rapide et précis
Le choix entre trois laizes
Une vitesse de découpe maximale
de 70 cm/s
  • Un format de découpe plus large pour une utilisation professionnelle
  • Des performances exceptionnelles et très compétitives
  • Le choix entre trois laizes : 606, 1 070 ou 1 370 mm
  • Une vitesse de découpe maximale de 70 cm/s
  • Un détourage rapide et précis
  • La meilleure pression de découpe de sa catégorie, jusque 500g
  • La fonction Half-Cut : découpe pleine chair avec points d’attache maintenant l’image en place après la découpe, pour des décalcomanies et des autocollants parfaits

Create…

Autocollants, étiquettes, décalcomanies, affiches et enseignes, avec une application facilitée par les fonctions ‘Half-Cut’ et de surcoupe. Aussi, pour les applications PLV, des repères de pliage facilitent le montage et renforcent l’aspect professionnel.

Matériaux de découpe adaptéss

Vinyle (couleur), PET transparent, papier transfert, floc, caoutchouc

Les caractéristiques de la série CG SR III


Article

CG-60SRIII

CG-100SRIII

CG-130SRIII

Largeur de feuille acceptée

90 – 740 mm

90 – 1 250 mm

90 1 550 mm

Zone de découpe effective

606 mm

1 070 mm

1 370 mm

Vitesse maximale

De découpe : 70 cm/s,
De déplacement: 100 cm/s

Plage de vitesse réglable

1 – 10 cm/s (par pas de 1 cm/s), 1 – 70 cm/s (par pas de 5 cm/s)

Résolution mécanique

Axe X : 2,5 μm, axe Y : 5 μm

Résolution de commande

25 μm ou 10μm (MGL-IIc) / 100 μm, 50 μm (MGL-Ic1)

Répétabilité*1

± 0.2 mm / 2 m

Répétabilité effective*2

586 mm × 2 m

1 050 mm × 2m

1 350 mm × 2 m

Pression maximale

500g

Réglage de pression Massicot

10 – 20 g (pas de 2 g), 20 – 100 g (pas de 5 g), 100 – 500g (pas de 10g)

Stylo

10 – 20 g (pas de 2 g), 20 – 100 g (pas de 5 g), 100 – 150g (pas de 10 g)

Feuilles acceptées*2

Vinyle, vinyle fluorescent, feuille réfléchissante, caoutchouc

Outils compatibles*3

Massicot, stylo à bille

Type de commande

MGL-IIC / MGL-Ic1

Interface

USB2.0ˎRS-232CˎEthernet

Tampon de réception

27 Mo (17 Mo en mode de tri)

Environnement de fonctionnement

5 – 35 ºC, 35 – 75 % (HR), sans condensation

Alimentation électrique

CA 100 V – 240 V, 145 VA ou inférieure

Dimensions (L x P x H)

1 030 × 430 × 335 mm

(1 030 × 430 × 1 185 mm)*4

1 530 × 580 × 1 150 mm

1 830 × 580 × 1 150 mm

Poids

24 kg

41 kg

46kg

Socle

En option

De série

De série

Les points forts de la série CG-SRIII

Détection continue des repères à grande vitesseMimaki register mark detection

Pour un détourage précis des images imprimées, notamment des autocollants, le détecteur optique détecte les repères imprimés sur le support, ce qui permet de calculer avec précision la distance par rapport à l’image.

La détection en continu d’un maximum de 4 repères permet de découper les images, dans les axes X et Y, avec un alignement automatique. En cas d’utilisation du logiciel FineCut de Mimaki, un seul repère suffit.



Fonction innovante de découpe Half-Cut de Mimaki

Mimaki Half cut technology
A = pleine chair (totale) B = Half cut
(pleine chair avec points d’attache)

La fonction originale de découpe Half-Cut de Mimaki permet de couper la feuille de support en laissant de petits points d’attache qui maintiennent l’image en place après la découpe. Une fois le travail terminé, il est aisé de détacher l’autocollant/l’image ou d’envoyer la feuille ou le rouleau complet au client. Il est également possible d’utiliser la fonction Half-Cut avec divers matériaux sans feuille de support.

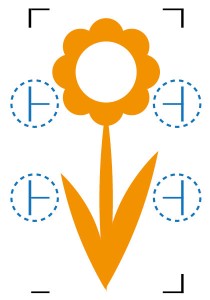

Fonction de correction des segments

Mimaki Segment correction function
Les marques repère intermédiaires peuvent être réalisées à l’aide du logiciel Finecut

Cette fonction détecte les marques repère intermédiaires et rend possible les corrections de 4 points pour chaque segment. Ainsi elle assure le détourage précis d’imprimés de plus grande longueur, et cela même si l’image se déforme.















Surveillance à distanceMimaki_error_occurence

Les machines utilisent la Fonction de Notification d’Evènement par laquelle elles envoient des messages aux adresses internet enregistrées au préalable signalant la fin d’un travail de découpe ou une erreur survenue dans la production. Cette fonction assure une productivité accrue en autorisant un fonctionnement autonome.
