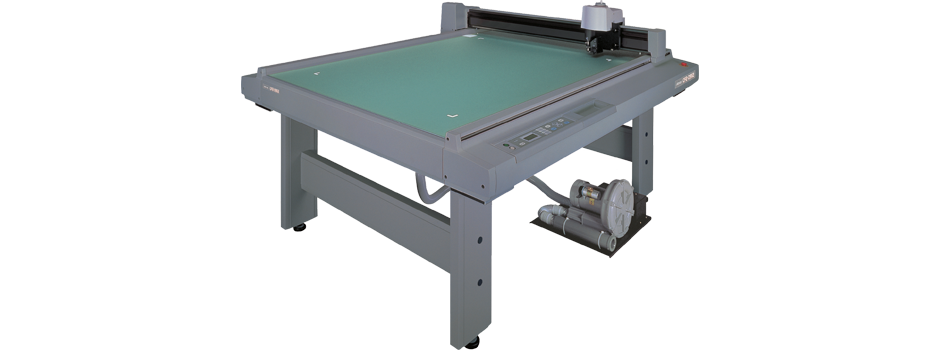

Série CF2 (à plat)

Traceurs de découpe à plat précision

La série CF2 découpe un large éventail de supports en utilisant diverses têtes et lames. Les têtes peuvent être équipées d’un outil de découpe tangentielle, à mouvement alternatif, d’un trusquin de traçage ou d’une lame mobile, selon le matériau à découper. Deux formats de machines sont proposés : CF2-0912 (176 x 160 cm) et CF2-1218 (236 x 190 cm).

Deux têtes de découpe
Détourage précis grâce au photosenseur couleur breveté Mimaki
Solution idéale d’impression et découpe avec l’UJV160
  • Deux têtes de découpe offertes avec un grand choix de lames
  • Détourage précis grâce au photosenseur couleur breveté Mimaki
  • Découpe à mi-chair : en réglant la profondeur de la lame de coupe, il est possible de découper, par exemple, un matériau composite pelliculé
  • La fonction de découpe répétitive permet de répéter la coupe jusqu’à 5 fois pour des matériaux épais
  • Solution idéale d’impression et découpe avec l’UJV160

Create…

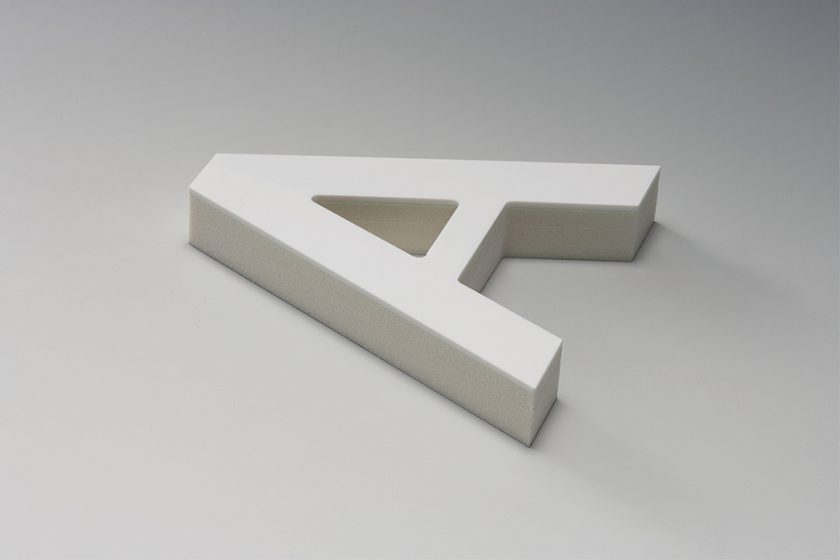

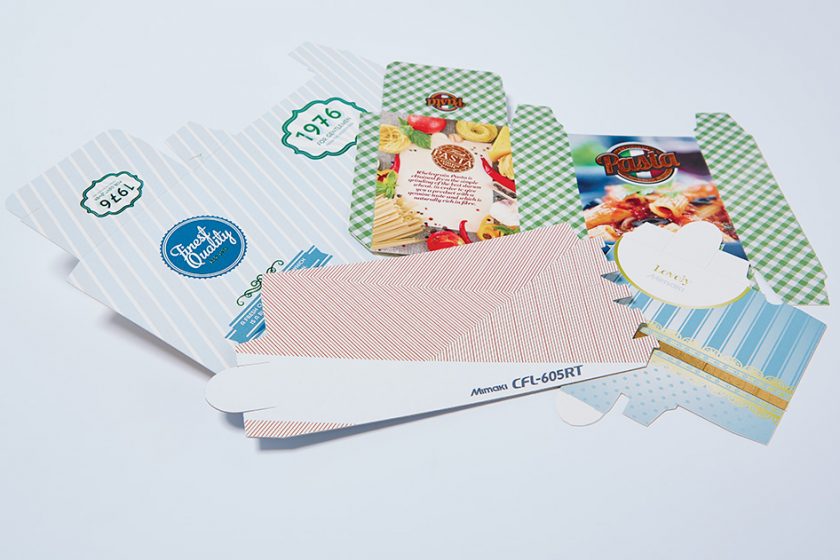

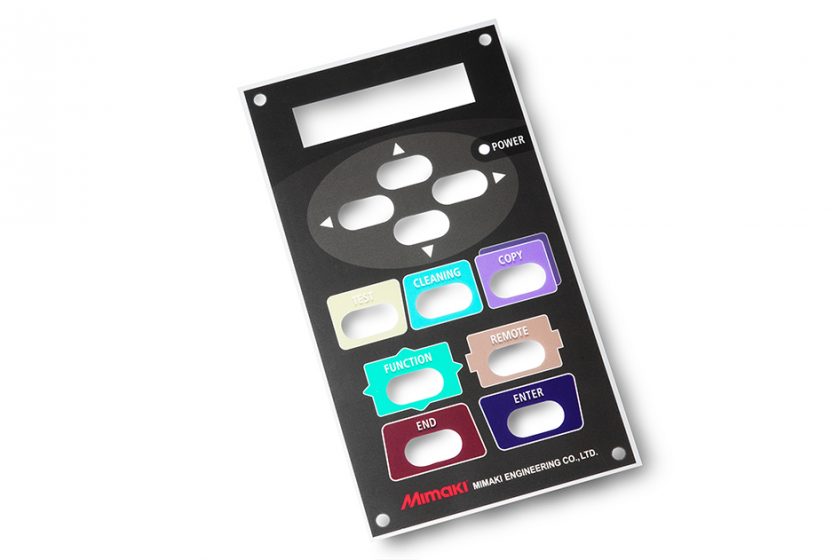

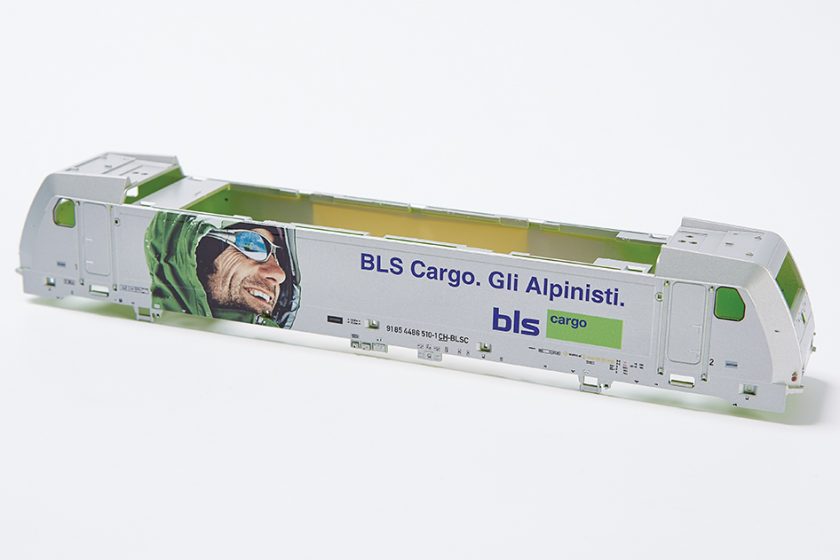

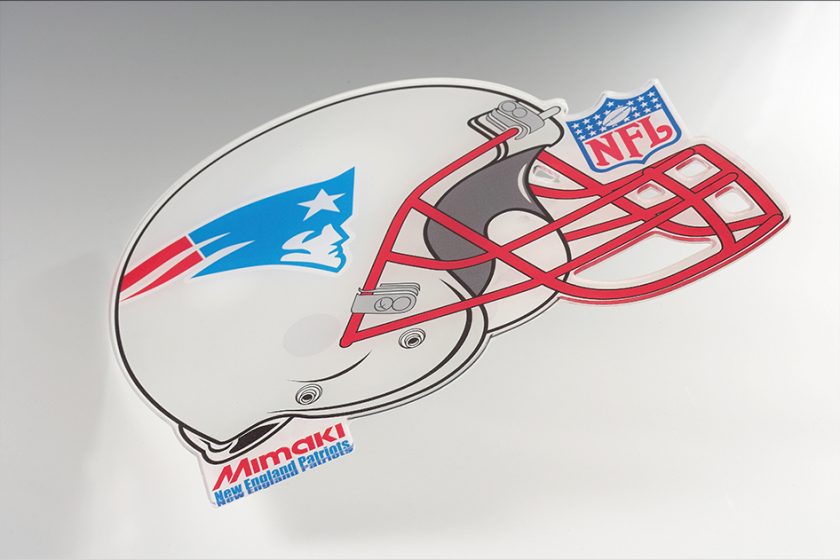

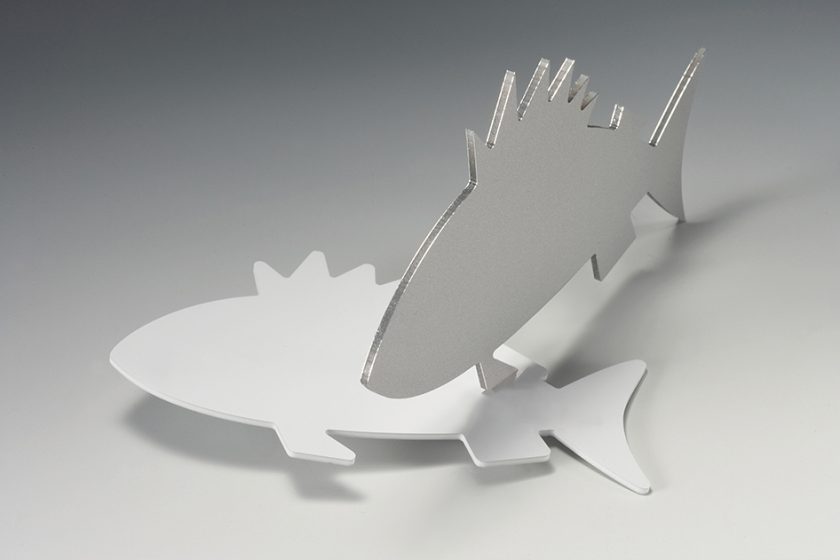

Logos 3D, Boutons, Accessoires de mode (ceintures), Cartes d’identité, Panneaux de commande, Joint entre les pièces de machine, Matériaux d’emballage, Affiches PLV, Cartes de circuit imprimé, Enseignes et affiches, Jouets

Substrats

Carton microcannelé, Carton couché pour emballage, Carton ondulé (cannelures E à A) , Caoutchouc industriel en feuilles (3 mm maxi), Carton contrecollé, Support texturé, Plastique ondulé, Feuille réfléchissante, Caoutchouc poncé, Carte styrène, Téflon (1-5 mm), Vinyle, Chlorure de vinyle pour emballage, Chlorure de vinyle pour enseigne





Caractéristiques de la Série CF2

Tête Outil Pression
Configuration des têtes TD A Lame/couteau mobile 20 – 400 g
  Outil de découpe tangentielle 300 – 1 500 g
  Trusquin de traçage 1 000 – 5 000 g
  RC A Outil de découpe à mouvement alternatif 1 500 fixe
  B Outil de découpe à mouvement alternatif 500 – 1 500 g
  C Outil de découpe tangentielle haute pression / Trusquin de traçage 1 000 – 5 000 g
Zone de découpe utile CF2-0912: 117 x 90 cm
  CF2-1218: 177 x 120 cm
Motorisation X, Y, Z, Ø axes DC servo
Vitesse maximale 50 cm/s
Précision de la répétabilité Plus ou moins 0.1 mm
Profondeur de coupe maxi TD 1 cm
  RC 2 cm
Fixation du support Table avec système d’aspiration et de soufflerie
Interface RS-232C
Consommation Unité principale moins de 300 VA
  Soufflerie : indication distincte
Dimensions (w x d x h) CF2-0912: 176 x 160 x 110 cm
  CF2-1218: 236 x 190 x 110 cm
Poids CF2-0912: 140 kg
  CF2-1218: 180 kg

Point Forts de la Série CF2



Tête TD et tête RC

Les deux têtes livrées avec la série CF2 (TF et RC) peuvent être munies de différents types de lames selon le support à découper. Il est également possible d’utiliser toute lame disponible sur le marché.

Outil de découpe tangentielle
L’outil de découpe tangentielle dirige les lames durant la découpe. La lame contrôlée par moteur se soulève et tourne pour amorcer la découpe à l’angle exact. Elle permet la découpe à l’emporte-pièce et à mi-chair. L’outil de découpe tangentielle coupe des matériaux jusqu’à 1 cm d’épaisseur. Divers matériaux, souples ou rigides, peuvent être découpés.


Outil de découpe à mouvement alternatif
Un outil de découpe à mouvement alternatif est un système de découpe qui se caractérise par des mouvements de haut en bas de la lame (7 000 courses/minute), en plus de la découpe tangentielle. L’outil de découpe à mouvement alternatif convient particulièrement à la découpe de carton ondulé, carton plat et mousse jusqu’à 2 cm d’épaisseur.

Composition de la tête


Photosenseur couleur breveté de Mimaki

Le photosenseur couleur breveté de Mimaki détecte les traits de repère imprimés sur le support afin d’augmenter la précision du détourage de formes complexes. Les pointeurs lumineux peuvent également servir à positionner avec précision le support sur la table.




Autres fonctions utiles

La série CF2 permet la découpe vers l’arrière et la découpe répétitive. Les autres points forts sont la correction des points de départ et d’arrivée, ainsi que la correction de pression pour une découpe complète et la correction circulaire pour la découpe quasi parfaite d’un cercle.


La solution d’impression-découpe idéale avec l’UJV-160

Pour l’impression et la découpe de panneaux légers, l’UJV-160 couplée à la Série CF2 présente une solution idéale d’impression-découpe, notamment pour son rapport coût-performance, puisque la Série CF2 est un traceur de découpe à plat de haute qualité et fiable, proposé à prix accessible.


Modules d’extension conviviaux

La série CF2 est livrée avec les logiciels FineCut7 pour Adobe Illustrator et CorelDraw pour Windows XP et Vista.



Brochure
Brochure de la Série CF2 (LowRes)

Brochure de la Série CF2 (LowRes)

778.14 KB 36078 Téléchargements
