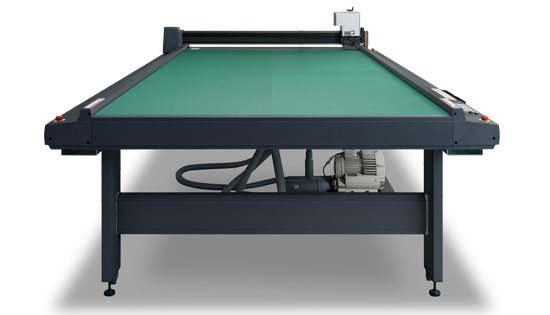

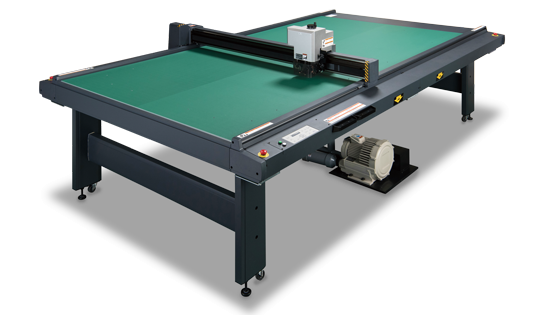

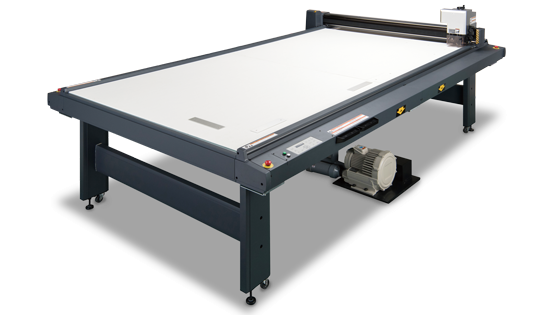

CF22-1225

Print and cut with precision. The optimal cooperated performance.

More simple, more accurate. The Mimaki CF22-1225 is a flatbed cutting plotter based on cooperation with inkjet printers focusing to enhancement of usability. Supports multiple functions for on-demand production of packaging, POP and furniture including reciprocating, swivel and tangential cutting, as well as creasing and line drawing.

Multuifunctional large format flatbed
Perfect for cutting printed board
Zoned vacuum system
  • Conception robuste et structure solide
  • Panneau LCD multifonction
  • tête de coupe multifonction
  • Puissant système d’aspiration
  • zone de coupe de 1 220 mm x 2 500 mm
  • Prend en charge 17 types d’outils de découpe différents

Créez…

Emballages, Matériel de rembourrage, Mobilier, Affiches, Panneaux de découpe, PLV, Panneaux grandeur nature, Panneaux suspendus et bien plus encore…

Matériaux de découpe adaptéss

Pour la découpe de carton ondulé, PP/PET ou film transparent (jusqu’à 0,3 mm d’épaisseur), chlorure de vinyle pour emballage transparent et panneau de fibres ondulé (flûte AB).

Caractéristiques



Article CF22-1225
Aire de tracé utile 2 500 × 1 220 mm
Format de support maximum 2 600 × 1 360 mm
Motorisation Axe X/Y/Z/Θ : servomoteur CC
Vitesse de tracé maximale 55 cm/sec
Type de tête de découpe Tête RC
Pression de découpe Outil de découpe excentrique 20 – 400 g
Outil de découpe tangentielle faible pression 300 – 1 500 g
Outil de découpe tangentielle haute pression 1 000 – 5 000 g
Molette de rainage 1 000 – 5 000 g
Précision statique Précision de répétition ± 0,1 mm
Précision de distance ± 0,1 mm ou ± 0,1 % de distance de mouvement (le plus grand)
Reproductibilité d’origine 0,1 mm max.
Perpendicularité 0,7 × 2 500 mm
Fixage du travail Système d’aspiration par soufflerie
Capacité du tampon de réception 27 Mo (17 Mo en tri)
Commande MGL-IIc3
Interface USB 2.0 (vitesse max.), RS-232C, Ethernet
Normes de sécurité VCCI-classe A, FCC-classe A, UL60950-1, Rapport CB (EN60950), Marquage CE (Machine), RoHS, REACH
Environnement de fonctionnement Température 5 à 40 °C
Humidité 35 à 75 % HR (sans condensation)
Température avec précision garantie 20 à 25 °C
Gradient de température ± 10 °C/h maximum
Alimentation CA monophasé 100 V à 240 V
Puissance consommée 300 W
Dimensions hors tout (l×p×h) 3 160 x 1 930 x 1 200 mm
Poids 230 kg

Les caractéristiques techniques, détails de conception et dimensions mentionnés dans cette liste sont sujets à modification sans préavis (pour amélioration technique, etc.)

Points forts CF22-1225

Traçeur de découpe à plat large format et multifonction

More simple, more accurate. The CF22-1225 is a flatbed cutting plotter based on cooperation with inkjet printers focusing to enhancement of usability.

Parfait pour découper un panneau imprimé de 2 440 mm x 1 220 mm. Système d’aspiration par zones pour tenir le support via le panneau de commande. Select the best cutter head type to fulfill your needs according to your cutting material and application.


Puissante combinaison d’impression-découpe avec le JFX200-2513

Lorsqu’on le combine avec l’imprimante à plat LED UV JFX200-2513, le CF22-1225 offre une solution d’impression-découpe puissante et rentable.

Avec une zone d’impression maximum de 2,5 m x 1,3 m, la JFX200-2513 convient parfaitement au CF22-1225. L’imprimante à plat LED UV, reine de sa gamme, permet d’imprimer une vaste gamme de substrats et est synonyme de performances et productivité inédites pour les fabricants d’éléments de signalétique et d’affichage.


La découpe et l’impression, plus faciles que jamais (ID Cut)


Utilising powerful software options, ArtiosCAD for Mimaki is intuitive and simple to use. Fourni avec environ 400 modèles, il permet de personnaliser aisément la conception d’emballage en saisissant les dimensions afin de produire une sortie de la taille souhaitée.

La nouvelle fonction ID Cut a été conçue pour permettre aux opérateurs d’imprimantes de réaliser des découpes de contour sur plusieurs tâches n’exigeant qu’une intervention minime. Avec sa découpe aisée et automatisée des tâches consécutives, elle permet de gagner du temps et de réduire les éventuels déchets matériels.

Outre l’image, un code barre ID est imprimé à travers le RasterLink6 Plus RIP. Ce code contient les données de découpe et de rotation. Le capteur de repères de rognage lit ensuite le code ID et exécute automatiquement la découpe, en respectant toutes les consignes d’alignement et de rotation.


Solution de production entièrement personnalisée

Combinée à ArtiosCAD Designer Solution, le logiciel de conception assistée dédié de Mimaki, l’alliance entre CF22-1225 et JFX200-2513 offre la solution parfaite en termes de production d’éléments graphiques et de produits découpés et imprimés sur mesure. Cela comprend l’impression sur les marchandises, la conception et l’impression d’emballages et la découpe du matériel de rembourrage.
1: Emballage (JFX200 + CF22 + CAD)
2: Matériel de rembourrage (JFX200 + CF22)
3: Distributeur de produit fluide (JFX200 + CF22 + CAD)
4: Affiche (JFX200 + CF22)
5: Panneau de découpe (JFX200 + CF22)
6: Matériel de point de vente (JFX200 + CF22)
7: Silhouette ‘grandeur nature’ (JFX200 + CF22)
8: Signalétique suspendue (JFX200 + CF22)


Outils et fonctions multiples pour la production sur demande


Le Mimaki CF22-1225 prend en charge plusieurs fonctions pour la production sur demande d’emballages, de PLV, de mobilier et plus encore.

It includes a detachable tool holder supporting a wide range of cutting tools including reciprocating, swivel and tangential cutting, as well as creasing and line drawing. Pour la découpe de carton ondulé, PP/PET ou film transparent (jusqu’à 0,3 mm d’épaisseur), chlorure de vinyle pour emballage transparent et panneau de fibres ondulé (flûte AB).
