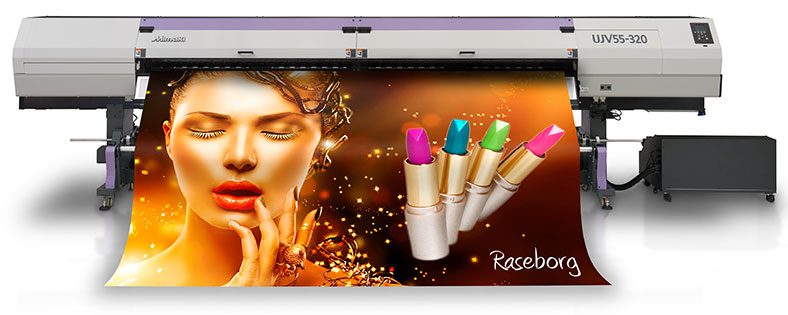

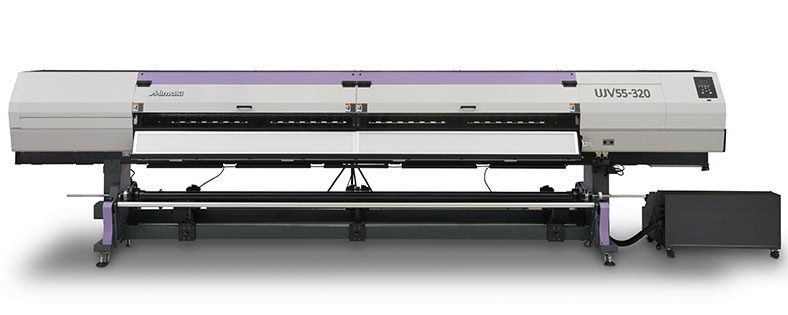

UJV55-320

Imprimante jet d’encre LED UV grand format et haute performance

La toute nouvelle imprimante jet d’encre LED UV grand format UJV55-320 de Mimaki associe en exclusivité une impression haute qualité en très grand format pour la production haut volume de bannières, de visuels de PLV et d’exposition, de vitrophanies et autres applications similaires jusqu’à 3,2m, et la possibilité d’imprimer simultanément sur deux rouleaux.

Impression haute densité
Caisson lumineux LED intégré
Séchage immédiat de l’encre
  • Impression super grand format (jusqu’à 3,2m)
  • Vitesse d’impression très élevée atteignant 110m2/h
  • Nouvelle encre à séchage UV LUS-120 haute performance, avec blanc
  • Mode d’impression haute densité pour les applications à éclairage par l’avant ou par l’arrière
  • Caisson lumineux LED en ligne pour un contrôle du rendu en mode retroéclairé
  • MAPS, MFD1, NCU & NRS pour une qualité d’impression et des performances optimales
  • Impression simultanée sur deux rouleaux
  • Rouleaux de support jusqu’à 100kg

Créez…

Enseignes d’intérieur et d’extérieur, visuels d’exposition, vitrophanies, signalétique à éclairage par l’avant et par l’arrière, PLV et bien plus encore…

Spécifications, options et consommables de l’UJV55-320



Spécifications

Tête Tête piézo-électrique sur demande (4 têtes / en 2 rangées disposées en quinconce)
Résolution d’impression 300dpi, 600dpi, 900dpi, et 1200dpi
Taille de gouttelette Minimum: 7pl Maximum: 36pl
Hauteur des têtes (réglage manuel) 1,7mm / 1,9mm / 2,6mm / 3,3mm
(Distance entre les platines et la tête d’impression)
Encre Type Encre ED-UV LUS-120
Couleur 4 – Couleurs (C, M, J, N) / 7 – couleurs (C, M, J, N, Cc, Mc, B)
Conditionnement Bouteille de 1 litre, Il est possible d’ajouter 3 litres par couleur.
Largeur maximale d’impression 3 200mm
Largeur maximale du support 3 250mm
(3 250 mm impression avec deux rouleaux : 1 524mm × 2)
Largeur minimale du support 210mm
Epaisseur du support Inférieure ou égale à 1,0mm
Diamètre extérieur de rouleau Grands arbres d’entraînement : inférieur ou égal à Φ250mm.
Supports de rouleau pour petit format : inférieur ou égal à Φ180mm.
Poids de rouleau Grands arbres d’entraînement: inférieur ou égal à 100kg.
Supports de rouleau pour petit format : inférieur ou égal à 25kg
Dimensions (L × P × H) 5 410mm × 995mm × 1 440mm excluant l’unité d’alimentation de l’encre
5 680mm x 1 220mm x 1 440mm incluant l’unité d’alimentation de l’encre
Dimensions du colis (L × P × H) 5 714mm × 1 136mm × 1 203mm
Poids 910kg
Alimentation électrique AC 200 – 240V ± 10% 50/60 Hz ± 1 Hz, 18 A ou moins.
* Alimentation 100V non disponible
Consommation électrique inférieure ou égale à 4,3kW
Environnement de fonctionnement Température 20 – 30 °C (68 – 86 °F)
Humidité 35 – 65% HR (sans condensation)
Précision garantie 20 – 25 °C (68 – 77 °F)
Gradient de température Inférieur à ± 10 °C/h (± 18 °F/h)
Poussière 0.15mg/m3 (équivalent du niveau usuel d’un bureau)



Consommables



Elément Couleur Référence Remarques
Encre UV LED
LUS-120
Cyan LUS12-C-BA-1 Bouteille d’1 L
Magenta LUS12-M-BA-1
Jaune LUS12-Y-BA-1
Noir LUS12-K-BA-1
Cyan clair LUS12-LC-BA-1
Magenta clair LUS12-LM-BA-1
Blanc LUS12-W-BA-1
Liquide de nettoyage FL007-Z-BA-1-KA














Toutes les encres de l’UJV55-320 sont certifiées GREENGUARD Gold



Caractéristiques de la UJV55-320

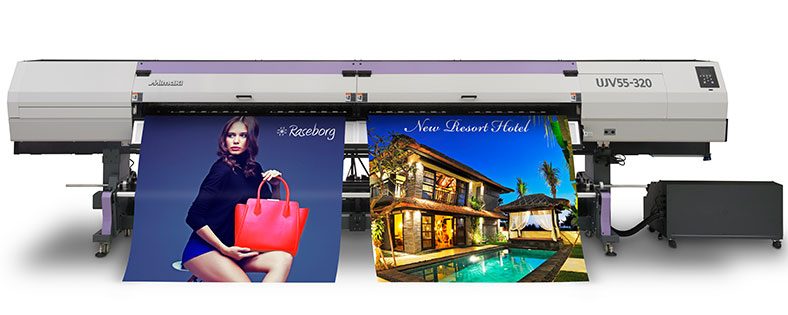

Efficacité et polyvalence de l’impression simultanée sur deux rouleaux

La largeur d’impression de 3 200 mm de la machine permet d’installer deux rouleaux, qui seront imprimés simultanément, avec le même travail ou avec des travaux d’impression différents. L’utilisateur peut sélectionner séparément la largeur qu’il souhaite pour chaque rouleau dans une plage donnée (comprise entre 210 et 1 524 mm).



Prévention des problèmes de qualité – NCU

NUC imageL’UJV55-320 est équipée du module NCU original de Mimaki. Celui-ci détecte automatiquement les buses obstruées et les nettoie. Si ce nettoyage ne suffit pas à les déboucher, l’UJV55-320 active automatiquement la fonction NRS de reprise en cas de buses obstruées et poursuit l’impression. Ces fonctions permettent de réduire considérablement les rebus liés à l’obstruction des buses durant un tirage.




Maintien de la productivité – NRS

La fonction NRS remplace les buses défectueuses par des buses en état de marche jusqu’à l’arrivée du technicien. Elle permet un fonctionnement ininterrompu et sans incidence sur la productivité.
NRS image












Qualité d’impression

Printhead configuration 4-7Amélioration de la configuration des têtes d’impression

Configuration: 4 têtes décalées.

1 tête: 1 280 buses (320 buses X 4 lignes), 4 têtes J C M N: 5 120 buses au total.




Résultats parfaits

without waveform vs. with waveformTechnologie de contrôle de la forme d’onde
Assure une impression haute résolution grâce à l’éjection des gouttelettes en ligne droite, sous forme de points ronds quasi-parfaits, permettant d’obtenir des caractères, des traits et des contours nets et clairement définis.

Figure A. Sans contrôle de la forme d’onde
Les gouttelettes d’encre sont éjectées sous forme de cercles déformés

Figure B. Avec contrôle de la forme d’onde
Les gouttelettes d’encre sont éjectées sous forme de cercles quasi-parfaits

Technologie jet d’encre de qualité supérieure
Garantit une impression haute densité grâce à la suppression de l’espace entre les points. Adapté pour le mode grande vitesse.

Technologie MAPS (Mimaki Advanced Pass System)Banding reduction
Atténue l’effet de bande par la dispersion des gouttelettes d’encre entre les passes.






Vitesse d’impression

Vitesse d’impression (Encre blanche)

  • En mode d’impression 1200 x 1200 dpi, la largeur maximale d’impression est de 2,7m.
  • Vitesse d’impression estimée pour un support de 3,2m de large.
  • Vitesse d’impression réduite de moitié pour un support de 1,5m de large.

Vitesse d’impression (4 couleurs)

  • Vitesse d’impression estimée pour un support de 3,2m de large.
  • Vitesse d’impression réduite de moitié pour un support de 1,5m de large.

Vitesse d’impression (7 couleurs)

  • En mode d’impression 1200 x 1200 dpi, la largeur maximale d’impression est de 2,7m.
  • Vitesse d’impression estimée pour un support de 3,2m de large.
  • Vitesse d’impression réduite de moitié pour un support de 1,5m de large.

Cliquez sur l’image pour plus de détails.

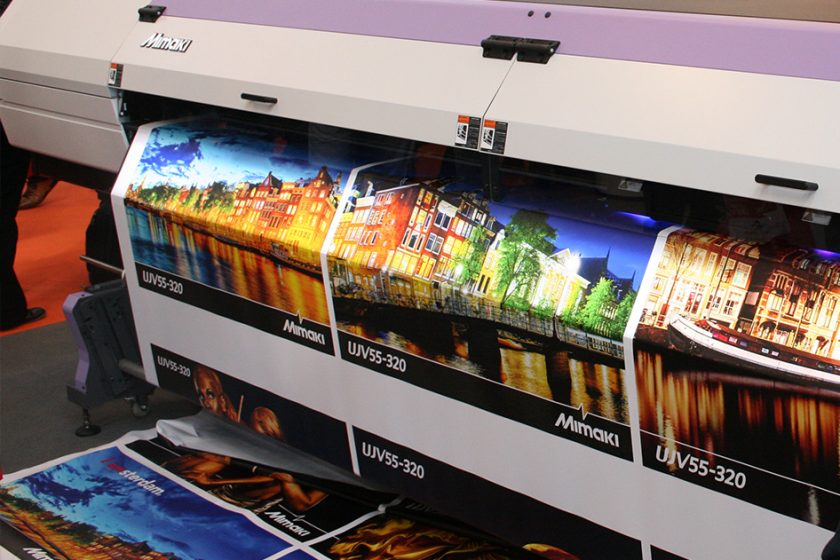

Performances améliorées pour les applications rétroéclairées

Des résultats optimisés avec l’encre blanche
L’application d’encre blanche en sous- ou surcouche permet d’imprimer sur support transparent.

Impression Jour & Nuit sur supports rétroéclairés
Image 1: couleur & blanc & couleur 3 couches
Imprimer une couche de blanc entre 2 couches de couleur garantit un résultat optimal, avec ou sans éclairage.

Image 2: couleur & couleur 2 couches
Lorsque seules 2 couches d’encres de couleurs sont appliquées, l’image obtenue paraît trop sombre lorsqu’elle est exposée à la lumière du jour.

Légende images 1 et 2:
A1: Encre de couleur, A2: Encre blanche, A3: Encre de couleur 2 couches, B: Lumières transmises, C: Support, D: Lumières, E: Source lumineuse

day&night printing_w
Technologie MCT (Mimaki Circulation Technology) de circulation de l’encre blanche
La circulation régulière de l’encre blanche entre le réservoir et la tête d’impression prévient la sédimentation des pigments. La technologie MCT se traduit par une production stable et une réduction des purges et du gaspillage d’encre.

White ink Circulation technology graphic
Caisson lumineux LED en ligne pour un contrôle du rendu par rétroéclairage
Epreuvage en cours d’impression : le dispositif à LED éclaire le support juste après l’impression, reproduisant ainsi une application de signalétique rétroéclairée et permettant un contrôle immédiat de la qualité.

  • Inutile d’arrêter la machine pour effectuer un contrôle
  • Les lumières LED sont installées après le poste de décor, permettant une correction immédiate des erreurs éventuelles
  • Gain de temps, d’encre et de support
  • Température de couleur : 7,000 Kelvin
  • Réglage aisé de la luminosité
  • Les LED peuvent être retirées de l’imprimante

Degré d’opacité élevé pour les panneaux rétroéclairés
L’épaisseur de la couche d’encre sur le support est l’une des principales caractéristiques de l’encre à séchage UV. Ses performances d’opacité sont donc nettement supérieures à celles des autres procédés d’impression. Cette spécificité est particulièrement intéressante pour les applications de signalétique rétroéclairée, dans lesquelles la possibilité de bloquer la lumière dans certaines zones améliore globalement le rendu des couleurs et renforce leur éclat.


Le logiciel RIP très élaboré maximise les performances de l’UJV55-320

Logiciel Rasterlink 6
Rasterlink-6
Une nouvelle technique de traitement d’image pour réduire les effets d’escalier et autres irrégularités dans l’impression des couleurs
La technologie MFD1 (Mimaki Fine Diffusion 1) a récemment été intégrée au logiciel RIP RasterLink 6 fourni avec la machine. Elle atténue le bruit apparaissant dans les données d’images durant le traitement et permet d’obtenir de meilleurs résultats à l’impression, sans effets d’escalier ni couleurs irrégulières.











Toutes les encres UJV55-320 sont certifiées GREENGUARD Gold
