Note: This product has been discontinued. View the latest available product.

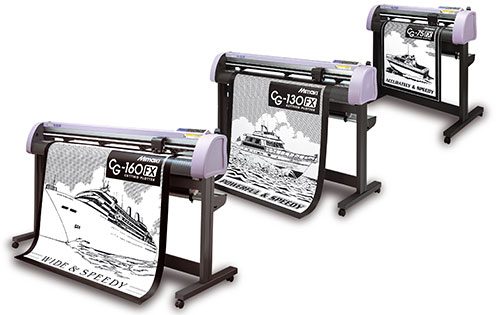

CG FX Series
Un traceur de découpe pour chaque application
La gamme Mimaki de traceurs de découpe comprend aussi bien des modèles compacts de 75 cm de largeur que des machines professionnelles de production en 160 cm – les secteurs de l’enseigne et de l’affichage y trouvent par conséquent une solution pratique et rentable quels que soient leurs besoins.
|
|
|
|
|
|
|
|
|
Create…
Transfert d’images sur vêtements, autocollants, logos, étiquettes, décalcomanies, affiches et enseignes
Supports
Vinyle (couleur), PET transparent, papier transfert, floc, caoutchouc
Les caractéristiques de la Série CG
| Traceur de Découpe | CG-75FXII | CG-130FXII | CG-160FXII | |||
| Largeur de feuille acceptée | 9 – 104 cm | 9 – 158 cm | 9 – 188 cm | |||
| Zone de découpe effective (1) | 760 mm x 51 m | 1 300 mm x 51 m | 1 600 mm x 51 m | |||
| Vitesse maximale (2) | 140 cm/s | |||||
| Vitesse de découpe maximale | 100 cm/s | |||||
| Plage de vitesse réglable (3) | 1 – 10 cm/s : par pas de 1 cm 10 – 40 cm/s : par pas de 5 cm 40 – 100 cm/s : par pas de 10 cm | |||||
| Répétabilité | ± 0.2 mm (hors rétrécissement / expansion liés à la température du film) | |||||
| Plage garantie pour la précision (4) | 760 mm x 10 m | 1 300 mm x 10 m | 1 600 mm x 10 m | |||
| Pression maximale | 400 g | |||||
| Feuilles acceptées (5) | Vinyle jusqu’à 0,25 mm d’épaisseur, vinyle fluorescent, feuille réfléchissante | |||||
| Outils compatibles (6) | Massicot, stylo à bille (base d’eau ou base d’huile), outil de ponçage | |||||
| Interface | USB, RS-232C | |||||
| Consommation | 100 V – 240 V CA, 130 VA ou inférieure | |||||
| Dimensions (LxPxH) | 1 285 x 700 x 1 217 mm | 1 825 x 700 x 1 217 mm | 2 125 x 700 x 1 217 mm | |||
| Poids | 50 kg | 60 kg | 69 kg | |||
- Max. sheet feeding length differs depending on the software
- Max. moving speed at 45o direction with pen up.
- The plotter cannot perform cutting (plotting) at the specified maximum speed or maximum acceleration.
- May be limited by sheet width.
- Depending on the specified film and cutting conditions.
- Provided that the blade specific for fluorescent type vinyl or for reflective sheet are used.
- The goods on the market are 8 – 9 mm pen. No guarantee on accuracy.
Les points forts de la Série CG FX
Détection continue des repères à grande vitesse

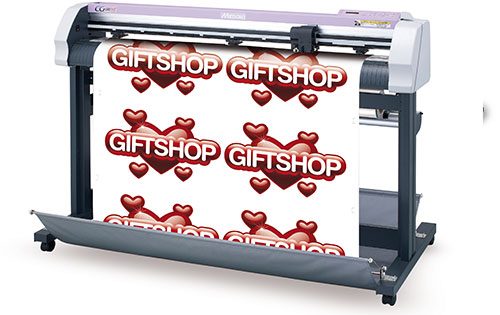

Pour un détourage précis des images imprimées, notamment des autocollants, le détecteur optique détecte les repères imprimés sur le support, ce qui permet de calculer avec précision la distance par rapport à l’image.
La détection en continu d’un maximum de 4 repères permet de découper les images imbriquées, dans les axes X et Y, avec un alignement automatique. En cas d’utilisation du logiciel FineCut de Mimaki, un seul repère suffit.
Fonction innovante de découpe Half-Cut de Mimaki
La fonction originale de découpe Half-Cut de Mimaki permet de couper la feuille de support en laissant de petits points d’attache qui maintiennent l’image en place après la découpe. Une fois le travail terminé, il est aisé de détacher l’autocollant/l’image ou d’envoyer la feuille ou le rouleau complet au client. Il est également possible d’utiliser la fonction Half-Cut avec divers matériaux sans feuille de support.
La fonction de surcoupe
La fonction de surcoupe prolonge la découpe au delà des points de début et de fin et assure ainsi une découpe complète et réussie.
Un logiciel convivial inclus
Fine Cut 8, module logiciel de découpe à utiliser avec Adobe Illustrator CS5 et CorelDRAW est fourni avec le traceur. Il permet d’exécuter des tâches complexes : détourage, génération des données de découpe à partir des données graphiques, mosaïque et imbrication. Utilisé avec des traceurs de découpe dotés d’un détecteur de repères, il rend possible un détourage précis des autocollants et autres motifs.
