Série CF3

CF3 Series

Série de CF3 Traceurs de découpe á plat multifonctions

Mimaki CF3 series large format flatbed cutting plotters

Les traceurs de découpe à plat grand format de série CF3 acceptent une large gamme d’applications jusqu’à 5 cm d’épaisseur. Ils intègrent trois types de têtes interchangeables (fraise, tangentielle, à mouvement alternatif) et une technologie de découpe innovante.

LA SÉRIE CF3 OFFRE •••

  • Un choix de trois têtes de découpe : fraise, tangentielle, à mouvement alternatif
  • Un détourage précis grâce au photosenseur couleur breveté Mimaki
  • Un système d’aspiration qui maintient le support en place
  • Le nettoyage automatique de la surface de la table
  • L’impression avec découpe intégrée à son mieux avec la série JF


Applications

Applications de la Série CF3

La série CF3 peut découper toutes sortes de produits industriels, comme des panneaux de commande, boutons, cartes d’identité, matériaux d’emballage, accessoires de mode (ceintures), jouets, cartes de circuit imprimé et une variété d’enseignes, allant des petits aux grands articles, des matériaux minces aux matériaux épais, y compris des logos 3D, des affiches épaisses et robustes, des affiches PLV et matériaux d’affichage.

Matériaux de découpe adaptés

Les matériaux convenant au modèle fraiseur sont : aluminium, polyacrylique, plexiglas, PVC, carton mousse, bois, etc. En plus de ces matériaux, les modèles de découpe tangentielle et à mouvement alternatif acceptent également les matériaux suivants :

  • Carton ondulé
  • Carton couché pour emballage
  • Chlorure de vinyle pour emballage
  • Plastique ondulé
  • Chlorure de vinyle pour enseigne
  • Feuille réfléchissante
  • Caoutchouc poncé
  • Caoutchouc industriel en feuilles (3 mm maxi)
  • Support texturé
  • Vinyle

Il est important de tester le matériau au préalable, car les propriétés peuvent varier d’un fabricant à l’autre.

Caractéristiques

Caractéristiques de la Série CF3

Surface de découpe utile CF3-1610: 100 x 160 cm
CF3-1631: 310 x 160 cm
Méthode d’entraînement Axes X, Y, Z, Ø servo DC, courroie de distribution spéciale
Vitesse maximale 50 cm/s
Précision de la répétabilité plus ou moins Plus ou moins 0.15 mm
Profondeur de coupe maxi Fraiseuse : 5 cm
Outil de découpe tangentielle : 1 cm
Outil de découpe à mouvement alternatif : 2 cm
Dispositif de fixation de support Table avec système d’aspiration (CF3-1610 : 2 partitions, CF3-1631 : partitions)
Interface USB, RS-232C
Consommation Moins de 1200 VA, 6000 VA (soufflerie)
Dimensions (w x d x h) CF3-1610: 338 x 200 x 135
CF3-1631: 338 x 423 x 135
Autres dispositifs requis Aspirateur industriel (pour le nettoyage de la table)
Compresseur (repoussant la poussière/les matériaux résiduels)

Point Forts

Point Forts de la Série CF3

Multifonctionnel

La série CF3 intègre trois types de têtes interchangeables (fraise, tangentielle ou à mouvement alternatif), qui permettent la découpe d’une vaste gamme de matériaux. Le passage d’une tête à l’autre est relativement rapide. D’autres outils sont également disponibles, notamment une lame mobile, un couteau et un outil de rainage.

3 modèles : Modèle fraiseuse
cf3Les matériaux rigides tels que l’acrylique et l’aluminium peuvent être découpés au moyen d’une broche haute vitesse. Le modèle fraiseur convient particulièrement à la découpe de : matériaux rigides et épais (voir aussi Matériaux de découpe adaptés et applications).

Spécifications

  • Vitesse de broche : 60 000 tours/min maxi
  • Diamètre d’outil maximal : 6 mm
  • Système de serrage d’outil : type pince
  • Profondeur de coupe maxi : 5 cm (selon le matériau)
  • 3 modèles : Modèle tangentiel

    L’outil de découpe tangentielle dirige la lame durant la découpe. La lame contrôlée par moteur se soulève et tourne pour amorcer la découpe à l’angle exact. Les possibilités de découpe et la profondeur dépendent du type de matériau. Il est possible de monter toute lame disponible sur le marché (voir aussi Matériaux de découpe adaptés et applications).

    • Effort de coupe verticale : tête basse pression : 300g, 1500g, tête haute pression 1000g, 5000g
    • Outils : Outil de découpe tangentielle, couteau/lame mobile, outil de rainage
    • Profondeur de coupe maxi : 1 cm

    3 modèles : Modèle à mouvement alternatif
    Un système de découpe à mouvement alternatif se caractérise par un mouvement de haut en bas de la lame de coupe en association avec une découpe tangentielle. L’outil de découpe à mouvement alternatif convient particulièrement à la découpe de carton ondulé, carton et mousse. Les outils de rainage permettent de rainurer les cartons plats et ondulés.

    Spécifications

    • Vitesse maxi : environ 10 000 courses/min
    • Course 1 mm (selon l’outil de découpe et le porte-outil)
    • Outils : outil de découpe à mouvement alternatif, couteau/lame mobile, outil de rainage, outil de découpe tangentielle haute pression
    • Profondeur de coupe maxi : 2 cm (selon l’outil de découpe et le porte-outil utilisés)

    Innovative State-of-the-Art Technology

    Photosenseur couleur
    Le photosenseur couleur breveté de Mimaki détecte les traits de repérage imprimés sur le support afin d’augmenter la précision du détourage de formes complexes. Les pointeurs lumineux peuvent également servir à positionner avec précision le support sur la table.

    Système pneumatique avec fonction d’aspiration et de soufflerie
    La série CF3 intègre un système pneumatique avec une fonction d’aspiration et de soufflerie. Le support est fermement maintenu par la fonction d’aspiration. La fonction de soufflerie assure un positionnement aisé des supports lourds.

    Nettoyage automatique de la surface de la table
    Le nettoyage de la surface de la table est essentiel au bon fonctionnement de la fraiseuse. La fonction de nettoyage automatique sélectionne la zone à nettoyer parmi les 8 sections (sur les deux modèles). Cette caractéristique améliore la fiabilité et réduit les coûts de main-d’oeuvre après la découpe.


Brochure

Brochure de la Série CF3

S’il vous plaît trouver la brochure Mimaki Série CF2 ci-dessous.


Médias

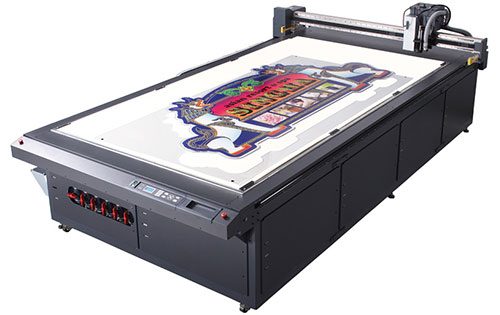

Images des produits de la CF3 Series

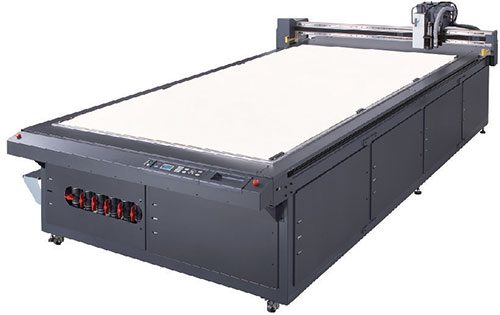

Images des produits de la CF3-1610
